浅谈实验室集中供气系统设计安装方案

实验室工程规划设计的基本要求：要建设一个现代化的实验室，使其能更好地为生产、科研、教学服务，除了先进的科学仪器和完善的实验设备是提升科技水平，促进科研成果的必备条件以外，实验室的建设也是一个非常重要的物质条件。实验室建筑设计的基本要求是建筑设计的前提和依据，在建设单位委托设计单位进行设计时，必须由各实验室或研究室人员共同参加研究，反复讨论，确定各实验室方案，现将建筑设计的基本要求分述如下。

 化验室的分类及职责

　　化验室也就是分析检验实验室在学校、工厂、科研院所有其不同的性质。学校的化验室一类是为学生进行分析化学实验用的教学基地，另一类是为科研服务的亦兼有科研性质的分析化学研究室。工厂设中央化验室、车间化验室等。车间化验室主要担负生产过程中成品、半成品的控制分析。中央化验室主要担负原料分析、产品质量检验任务，并担负分析方法研究、改进、推广任务及车间化验室所用的标准溶液的配制、标定等工作任务。科研院所的化验室除为科学研究课题担负测试任务外，也进行分析化学的研究工作。

实验室集中供气系统设计安装方案

实验室集中供气系统是专为高精度分析测试设备所用高纯工作气体的传输而设计，系统需要为分析设备提供压力、流量稳定且经过长距离传输后纯度不变的高纯气体以满足各种高精度分析设备的使用要求。实验室集中供气系统同时还应该满足安全性的要求，并方便客户的日常使用及管理。

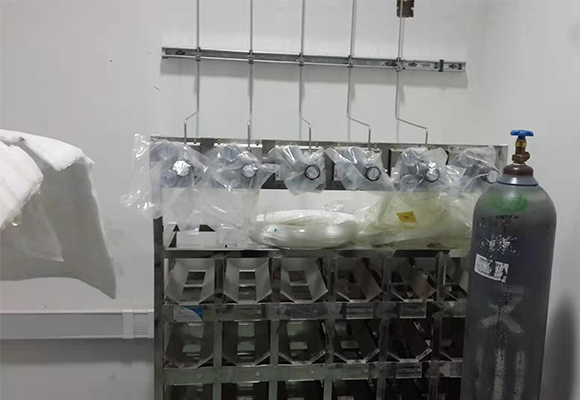

实验室集中供气系统

一、实验室集中供气系统气瓶间布局

1．由于存放的气体由于有可燃性气体和助燃气体，按国家规定必须分库存放。分别放入不同的气瓶间内。

2．气瓶间内设立一次调压面板，其中二托一面板带吹扫不锈钢面板4套。

3．减压器入口前需加装过滤网以防止颗粒等杂质污染系统。

4．所有调压面板均配备吹扫阀，可实现对面板的清洁吹扫置换。

5．减压器及相关管件均需牢固的固定在气体控制面板上，面板应设计的紧凑而合理，以尽量减少系统中的死体积。

6．气体控制面板应采用全不锈钢材料制成，并且牢固的固定在可靠的位置上，确保其安全性。

7．气瓶间内存放的气瓶采用带防倒链的气瓶架固定，气瓶支架坚固耐用、美观大方。

8．气瓶间内的气体钢瓶与减压器器之间采用SS316L高压金属软管或不锈钢盘管连接无渗透。高压软管为柔性软管，以保证连接的方便性。并自导防护钢缆，预防极端情况下，钢瓶阀损坏等现象带来的高压“抽鞭”事故。减压器与管道的连接方式为双环卡套。
